ZZWPE自力式电控温度调节阀
    发布时间: 2023-12-19 11:38
ZZWPE自力式电控温度调节阀

自力式电控温度调节阀(适用于较大口径及导热油控制),该阀最大的特点只需普通220V电源,利用被调介质自身能量,直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制,亦可使用在防止对过热或热交换场合,该阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。


一、自力式电控温度调节阀结构与原理


调节阀由主阀、智能执行器与传感器三部分组成,根据用户需要,分别有加热型与冷却型两种结构。

1.加热型调节阀的结构与原理,见附图示:

工作前主阀芯处于半开位置,传感器处于自然状态。接上电源,主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时,传感器即产生相应线性信号输入一体化智能执行机构,随即驱动阀杆、阀芯产生位移,关闭主阀芯停止加热。当温度低于设定值时,传感器即产生线性信号输入执行机构,驱使阀芯渐开,使介质按抛物线特性流入储热箱,进行加热直至设定值。这样被控介质始终在设定温度范围内被控制,从而达到控温目的。

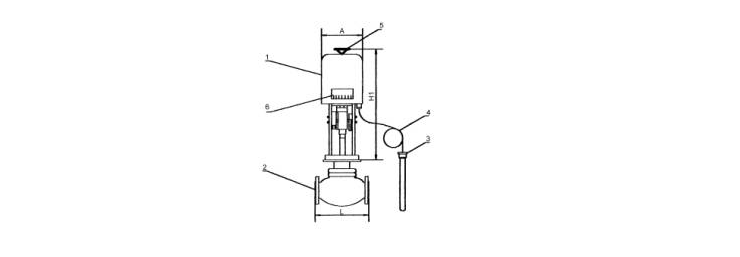

外型示意图

1)智能型执行器

(2)主阀体

(3)传感器

(4)毛细管

(5)手动机构

备注:常说的加热型、冷却型。在此阀中只要更换阀芯结构即可以实现。


一、自力式电控温度调节阀主要参数与材料

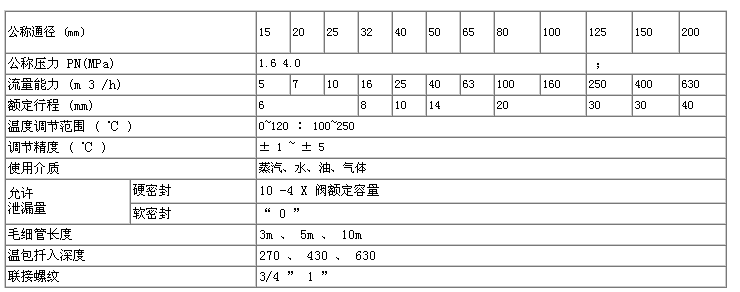

1、主要参数表

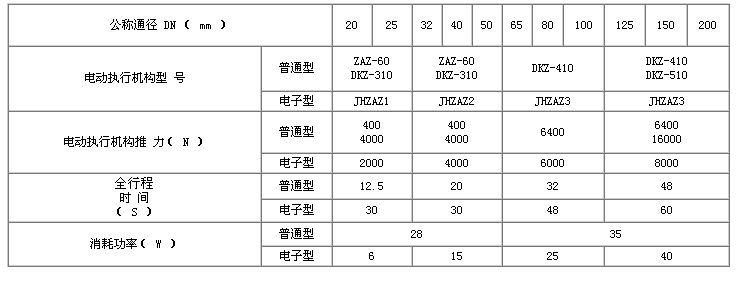

二、自力式电控温度调节阀 配套用电动执行机构有关技术参数

*表中数据仅为常规配置,具体选用根据主要参数及用户要求而定。

电子型-单位:mm

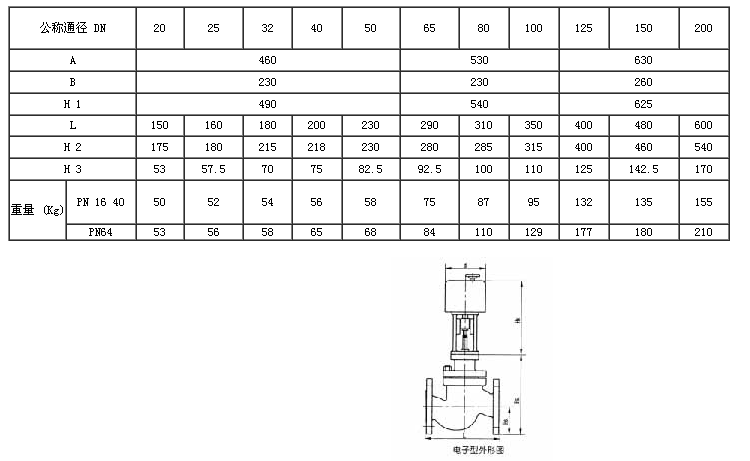

三、自力式电控温度调节阀外型尺寸及重量

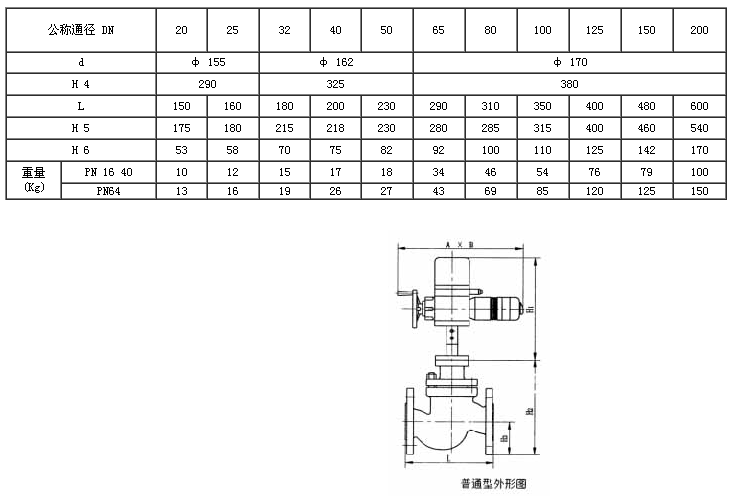

普通型-单位:mm

四、自力式电控温度调节阀 连接尺寸及标准

·法兰标准:铸铁法兰按GB4216-84、铸钢法兰按GB9113-88

· 法兰密封面型:PN10、PN16为凸面 PN40 、PN64为凹凸面,阀体为凹面

·结构长度:GB12221-89

· 夹套保温型夹套载热体接口:对焊φ18×4

* 阀体法兰及法兰端面距离可以按用户指定的标准制造。如ANSI 、JIS 、DIN等标准。


五、订货须知

订货时请用户提供以下资料:

·调节阀名称、型号

·公称通径(mm)

·公称压力 (MPa)

·额定流量系数(Kv)

·固定流量特性

·介质名称、阀前后压力、温度、流量等

·整机作用方式(电开、电关)及输入信号

·阀体、阀内件及填料材质

·附件(操作器、伺服放大器等)

·其他特殊要求
